Beschrijving
boiler voor warmtepompen met geïntegreerd 100 L buffervat

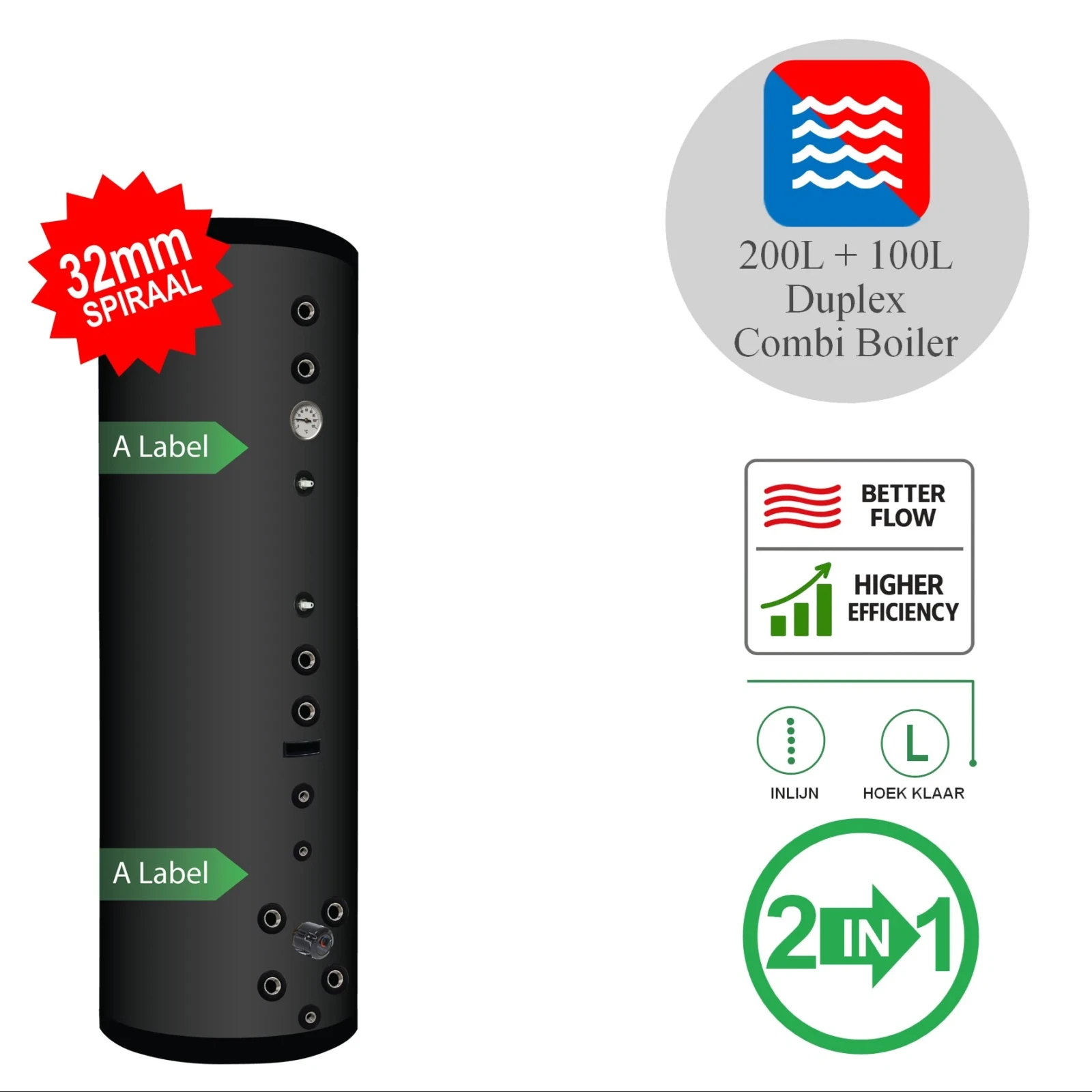

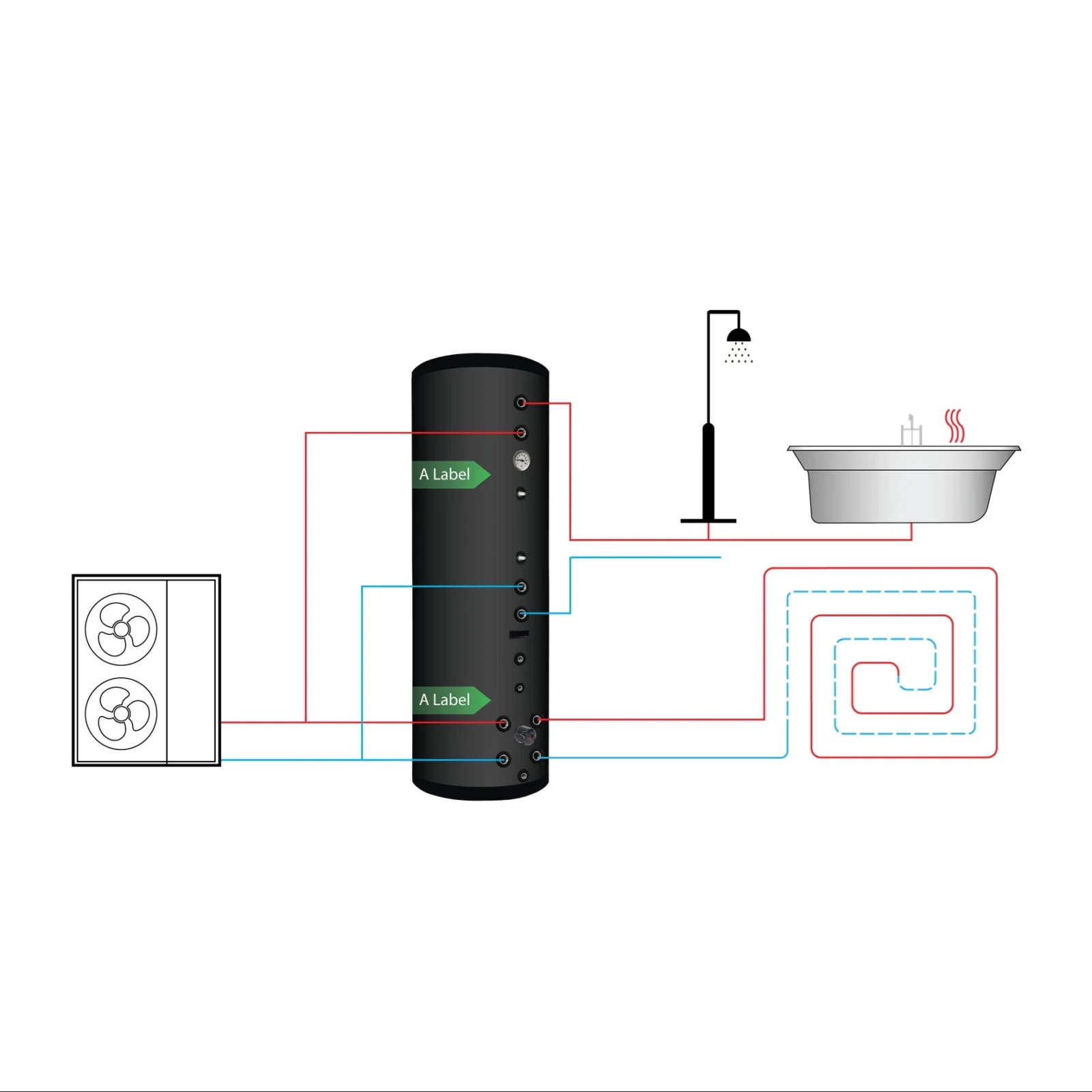

Dit InLine combimodel combineert 200 L tapwateropslag met 100 L buffervolume in één toestel. Het is geschikt voor installaties waar warmwatercomfort en hydraulische stabiliteit compact moeten worden gecombineerd.

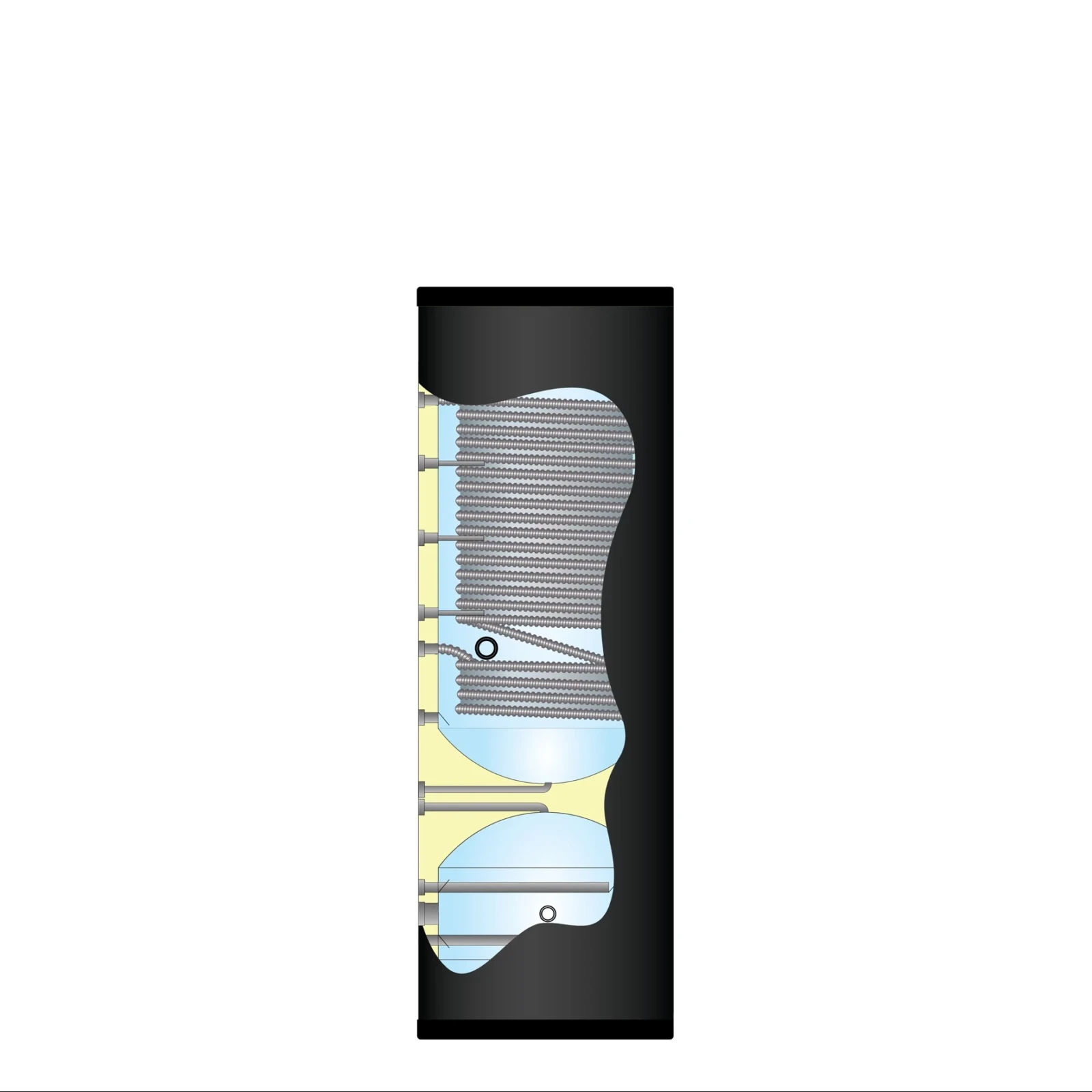

De XL warmtewisselaar ondersteunt efficiënte tapwateropwarming, terwijl het geïntegreerde buffervat extra inhoud geeft aan het verwarmings- of koelsysteem. Dat helpt pendelen van de warmtepomp te beperken.
De aansluitingen in één lijn maken het toestel praktisch voor technische ruimtes waar montage, service en leidingwerk netjes georganiseerd moeten blijven.
Belangrijkste kenmerken
- Inhoud: 200+100 liter
- Materiaal watertank: Duplex 2205 RVS
- Isolatiedikte: 50 mm
- Installatie: Verticaal, vrijstaand
- Aansluitindeling: Gecombineerde tapwater- en bufferaansluitingen in één verticale lijn
- Garantie: 3 jaar
- Ø 32 mm, 25 meter
- Warmtewisselend oppervlak: ~3,8 m²
- Warmtewisselaarvolume: ~17 liter

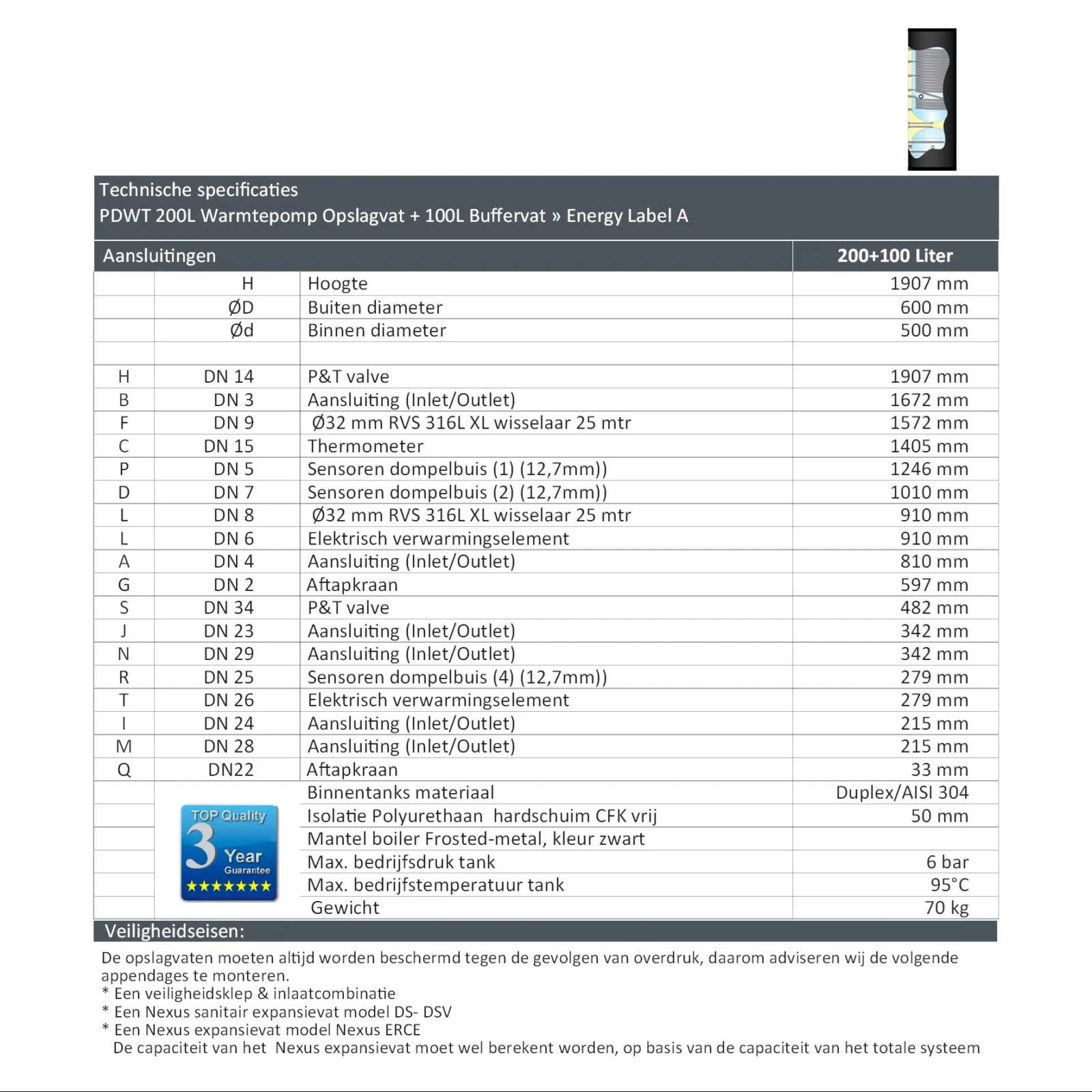

Technische specificaties
| Kenmerk | Specificatie |
|---|---|
| Algemeen | |
| Producttype | RVS boiler voor warmtepompen met geïntegreerd buffervat |
| Nominale inhoud | 200+100 liter |
| Nuttige inhoud | 283 liter |
| Toepassing | Warmtepomp / sanitair warm water en bufferopslag |
| Installatietype | Verticaal, vrijstaand |
| Aansluitindeling | Gecombineerde tapwater- en bufferaansluitingen in één verticale lijn |
| Aantal warmtewisselaars | 1 |
| Hoogte [mm] | 1907 |
| Kantelmaat [mm] | 1999 |
| Buitendiameter [mm] | 600 |
| Binnendiameter [mm] | 500 |
| Isolatie | CFK-vrij hard polyurethaanschuim |
| Isolatiedikte [mm] | 50 |
| Buitenmantel | Frosted-metal, zwart |
| Gewicht [kg] | 70 |
| Garantie | 3 jaar |
| Watertank | |
| Tankmateriaal | Duplex 2205 RVS |
| Maximale werkdruk / testdruk | 6/10 bar |
| Maximale bedrijfstemperatuur watertank | 95 °C |
| Warmtewisselaar spiraal | |
| Type warmtewisselaar | XL gegolfde warmtepomp-warmtewisselaar |
| Uitvoering warmtewisselaar | Gegolfde buisspiraal |
| Diameter warmtewisselaar | 32 mm |
| Materiaal warmtewisselaar | RVS AISI 316L |
| Lengte warmtewisselaar | 25 meter |
| Warmtewisselend oppervlak | ~3,8 m² |
| Warmtewisselaarvolume | ~17 liter |
| Maximale werkdruk warmtewisselaar | 10 bar |
| Maximale bedrijfstemperatuur warmtewisselaar | 95 °C |

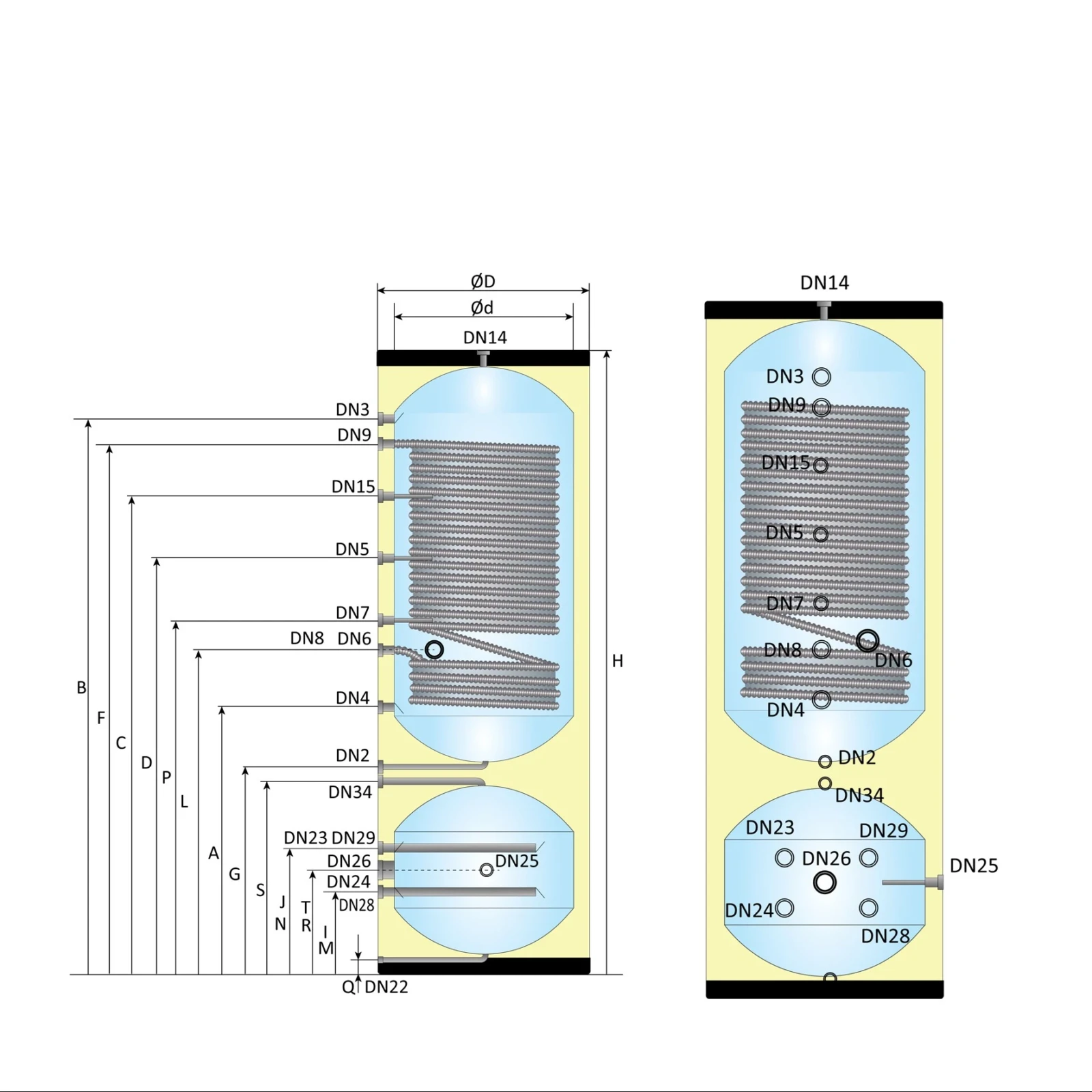

Aansluitingen
| Positie | DN | Aansluiting | Omschrijving | Hoogte |
|---|---|---|---|---|
| H | DN 14 | G 3/4" | P&T veiligheidsventiel | 1907 mm |
| B | DN 3 | G 1" | Aansluiting (inlaat / uitlaat) | 1672 mm |
| F | DN 9 | G 1" | Ø32 mm RVS 316L XL warmtewisselaar 25 m, ~3,8 m², ~17 L | 1572 mm |
| C | DN 15 | Thermometer | 1405 mm | |
| P | DN 5 | G 3/4" | Sensor dompelbuis 1 (12,7 mm) | 1246 mm |
| D | DN 7 | G 3/4" | Sensor dompelbuis 2 (12,7 mm) | 1010 mm |
| L | DN 8 | G 1" | Ø32 mm RVS 316L XL warmtewisselaar 25 m, ~3,8 m², ~17 L | 910 mm |
| L | DN 6 | G 1½" | Elektrisch verwarmingselement | 910 mm |
| A | DN 4 | G 1" | Aansluiting (inlaat / uitlaat) | 810 mm |
| G | DN 2 | G 1/2" | Aftapkraan | 597 mm |
| S | DN 34 | G 3/4" | P&T veiligheidsventiel | 482 mm |
| J | DN 23 | G 1" | Aansluiting (inlaat / uitlaat) | 342 mm |
| N | DN 29 | G 1" | Aansluiting (inlaat / uitlaat) | 342 mm |
| R | DN 25 | G 3/4" | Sensor dompelbuis 4 (12,7 mm) | 279 mm |
| T | DN 26 | G 1½" | Elektrisch verwarmingselement | 279 mm |
| I | DN 24 | G 1" | Aansluiting (inlaat / uitlaat) | 215 mm |
| M | DN 28 | G 1" | Aansluiting (inlaat / uitlaat) | 215 mm |
| Q | DN 22 | G 1/2" | Aftapkraan | 33 mm |
Veiligheid
Het opslagvat moet altijd worden beveiligd tegen overdruk.
Wij adviseren de volgende veiligheidsaccessoires te monteren:
- Veiligheidsventiel en/of inlaatcombinatie
- Expansievat voor verwarmingssystemen
