Beschrijving

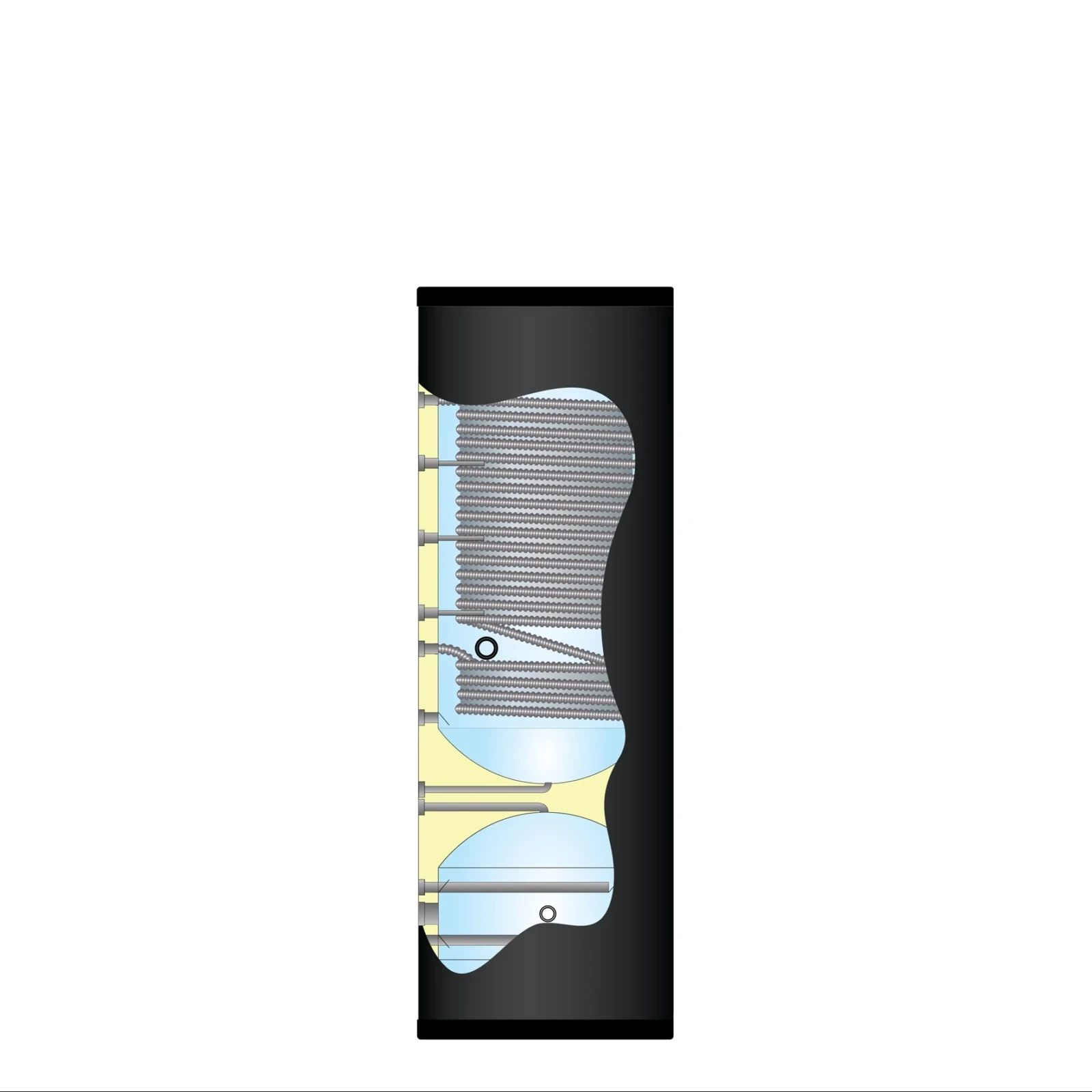

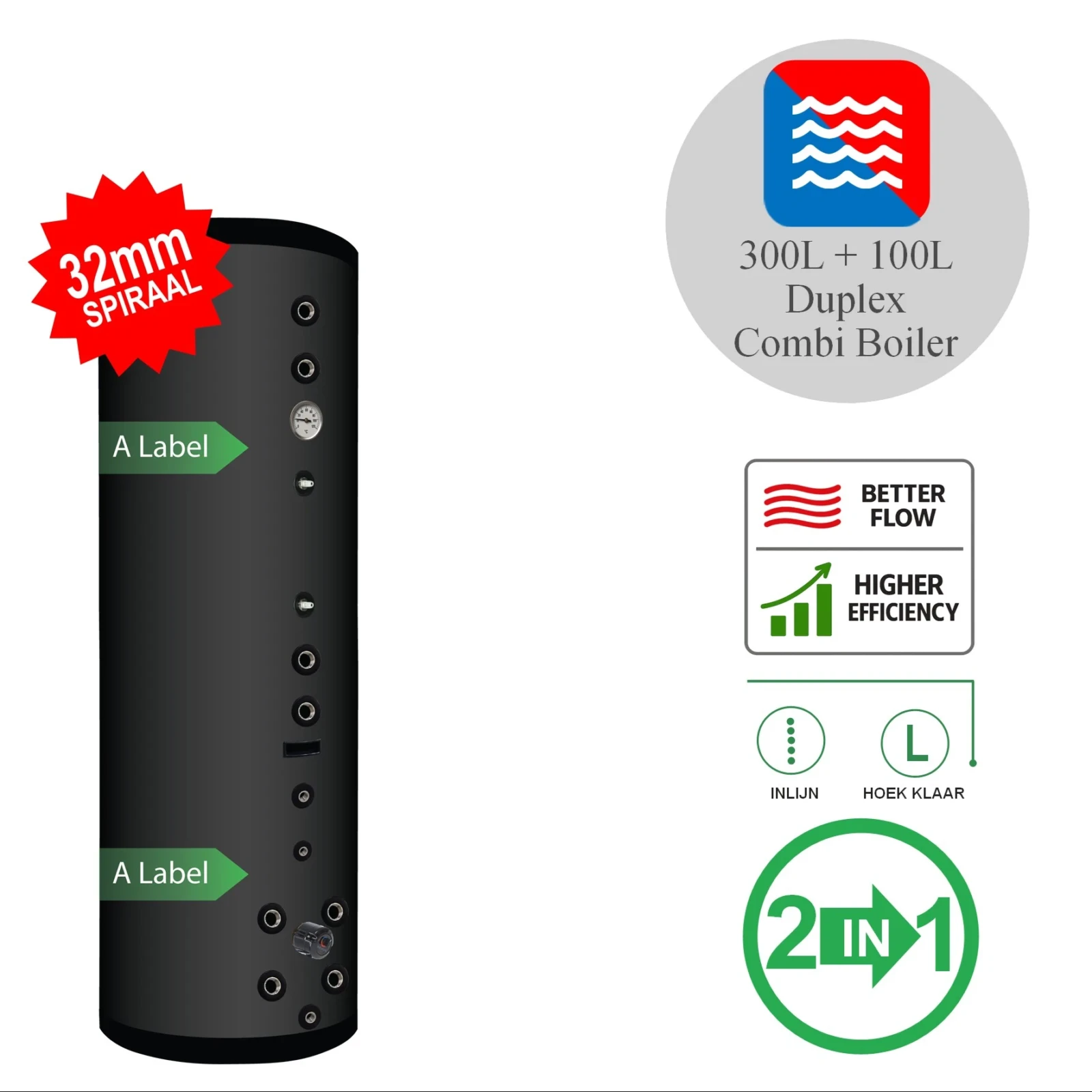

300 L boiler voor warmtepompen met geïntegreerd buffervolume

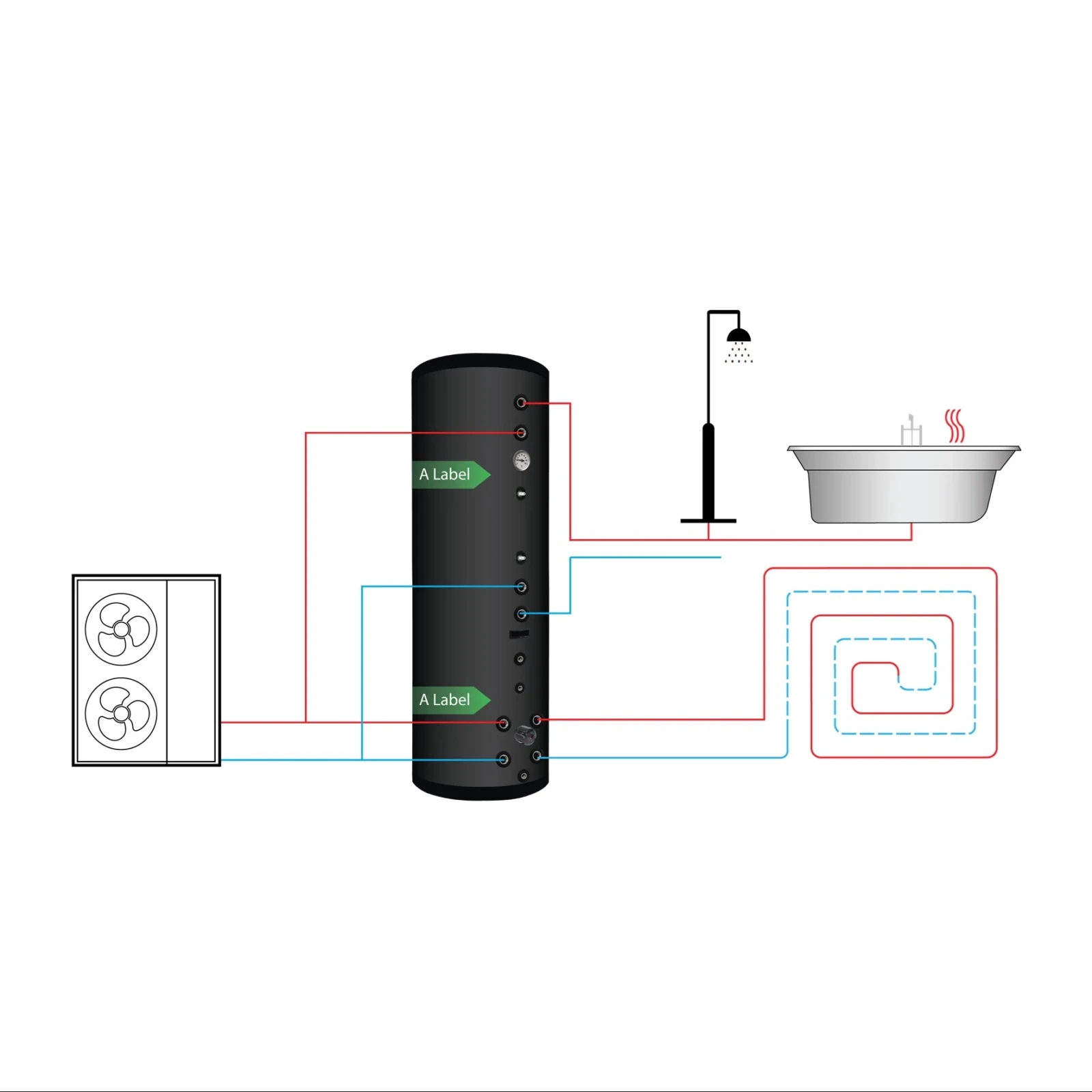

Dit combitoestel biedt meer tapwateropslag dan de 200 L uitvoering en voegt tegelijk 100 L buffervolume toe aan het systeem. Daarmee is het geschikt voor projecten met hogere warmwaterbehoefte en behoefte aan stabieler systeemgedrag.
De 30 m warmtewisselaar uit RVS 316L helpt de warmtepomp efficiënt warmte over te dragen aan het tapwater. De combinatie met buffervolume ondersteunt rustiger bedrijf van de installatie.
Door tapwateropslag en buffervolume in één zwarte RVS uitvoering te combineren, blijft de installatie overzichtelijk en professioneel afgewerkt.
Belangrijkste kenmerken
- Inhoud: 100 liter
- Materiaal watertank: Duplex 2205 RVS
- Isolatiedikte: 50 mm
- Installatie: Verticaal, vrijstaand
- Aansluitindeling: Gecombineerde tapwater- en bufferaansluitingen in één verticale lijn
- Garantie: 3 jaar
- Ø 32 mm, 30 meter
- Warmtewisselend oppervlak: ~4,5 m²
- Warmtewisselaarvolume: ~20 liter
Technische specificaties
| Kenmerk | Specificatie |
|---|---|
| Algemeen | |
| Producttype | RVS boiler voor warmtepompen met geïntegreerd buffervat |
| Nominale inhoud | 100 liter |
| Nuttige inhoud | 81 liter |
| Toepassing | Warmtepomp / sanitair warm water en bufferopslag |
| Installatietype | Verticaal, vrijstaand |
| Aansluitindeling | Gecombineerde tapwater- en bufferaansluitingen in één verticale lijn |
| Aantal warmtewisselaars | 1 |
| Hoogte [mm] | 1907 |
| Kantelmaat [mm] | 2015 |
| Buitendiameter [mm] | 650 |
| Binnendiameter [mm] | 550 |
| Isolatie | CFK-vrij hard polyurethaanschuim |
| Isolatiedikte [mm] | 50 |
| Buitenmantel | Frosted-metal, zwart |
| Gewicht [kg] | 80 |
| Garantie | 3 jaar |
| Watertank | |
| Tankmateriaal | Duplex 2205 RVS |
| Maximale werkdruk / testdruk | 6/10 bar |
| Maximale bedrijfstemperatuur watertank | 95 °C |
| Warmtewisselaar spiraal | |
| Type warmtewisselaar | XL gegolfde warmtepomp-warmtewisselaar |
| Uitvoering warmtewisselaar | Gegolfde buisspiraal |
| Diameter warmtewisselaar | 32 mm |
| Materiaal warmtewisselaar | RVS AISI 316L |
| Lengte warmtewisselaar | 30 meter |
| Warmtewisselend oppervlak | ~4,5 m² |
| Warmtewisselaarvolume | ~20 liter |
| Maximale werkdruk warmtewisselaar | 10 bar |
| Maximale bedrijfstemperatuur warmtewisselaar | 95 °C |

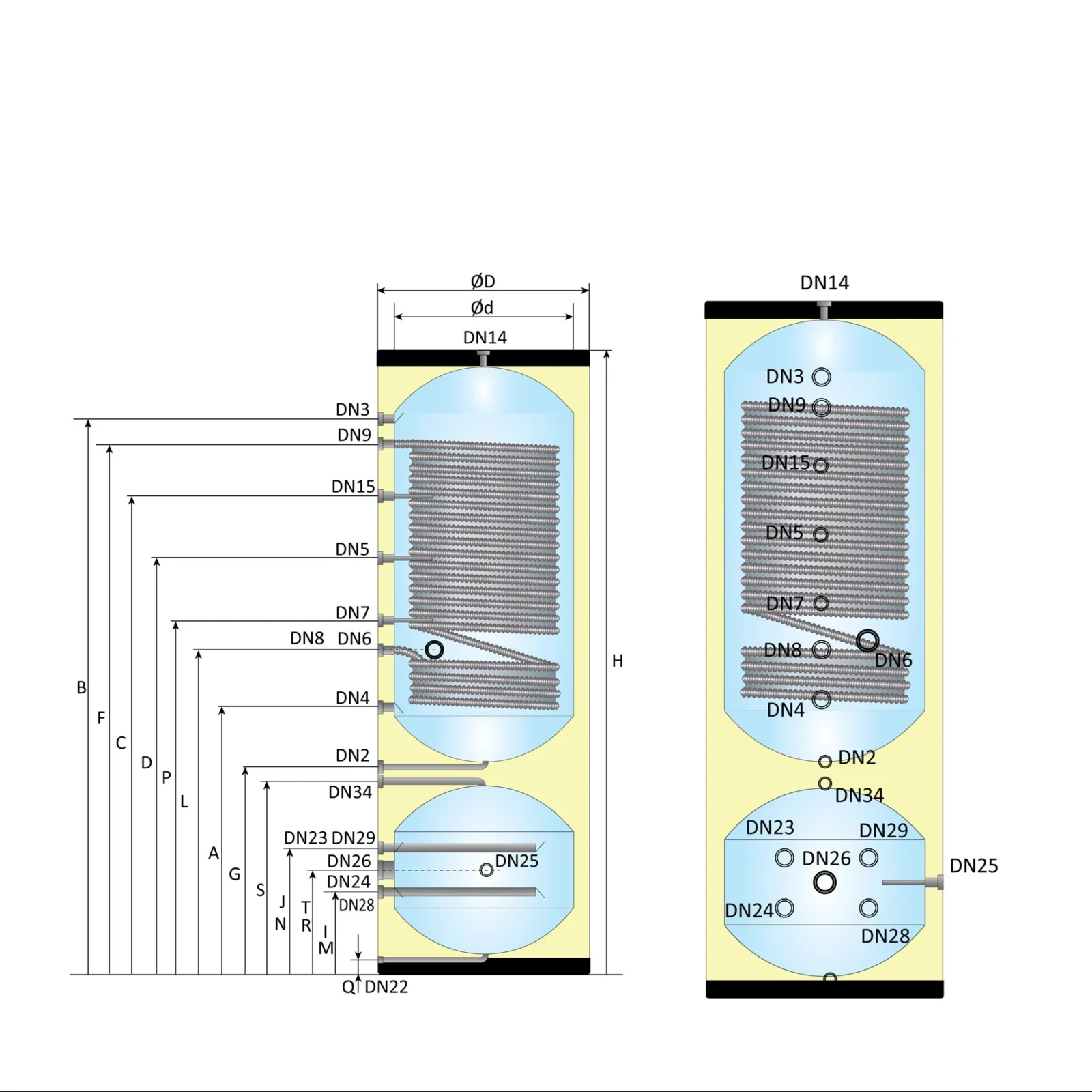

Aansluitingen
| Positie | DN | Aansluiting | Omschrijving | Hoogte |
|---|---|---|---|---|
| H | DN 14 | G 3/4" | P&T veiligheidsventiel | 1907 mm |
| B | DN 3 | G 1" | Aansluiting (inlaat / uitlaat) | 1672 mm |
| F | DN 9 | G 1" | Ø32 mm RVS 316L XL warmtewisselaar 30 m, ~4,5 m², ~20 L | 1572 mm |
| C | DN 15 | Thermometer | 1395 mm | |
| P | DN 5 | G 3/4" | Sensor dompelbuis 1 (12,7 mm) | 1246 mm |
| D | DN 7 | G 3/4" | Sensor dompelbuis 2 (12,7 mm) | 1010 mm |
| L | DN 8 | G 1" | Ø32 mm RVS 316L XL warmtewisselaar 30 m, ~4,5 m², ~20 L | 910 mm |
| L | DN 6 | G 1½" | Elektrisch verwarmingselement | 910 mm |
| A | DN 4 | G 1" | Aansluiting (inlaat / uitlaat) | 810 mm |
| G | DN 2 | G 1/2" | Aftapkraan | 597 mm |
| S | DN 34 | G 3/4" | P&T veiligheidsventiel | 495 mm |
| J | DN 23 | G 1" | Aansluiting (inlaat / uitlaat) | 350 mm |
| N | DN 29 | G 1" | Aansluiting (inlaat / uitlaat) | 350 mm |
| R | DN 25 | G 3/4" | Sensor dompelbuis 4 (12,7 mm) | 290 mm |
| T | DN 26 | G 1½" | Elektrisch verwarmingselement | 290 mm |
| I | DN 24 | G 1" | Aansluiting (inlaat / uitlaat) | 230 mm |
| M | DN 28 | G 1" | Aansluiting (inlaat / uitlaat) | 230 mm |
| Q | DN 22 | G 1/2" | Aftapkraan | 33 mm |
Veiligheid
Het opslagvat moet altijd worden beveiligd tegen overdruk.
Wij adviseren de volgende veiligheidsaccessoires te monteren:
- Veiligheidsventiel en/of inlaatcombinatie
- Expansievat voor verwarmingssystemen
