Beschrijving

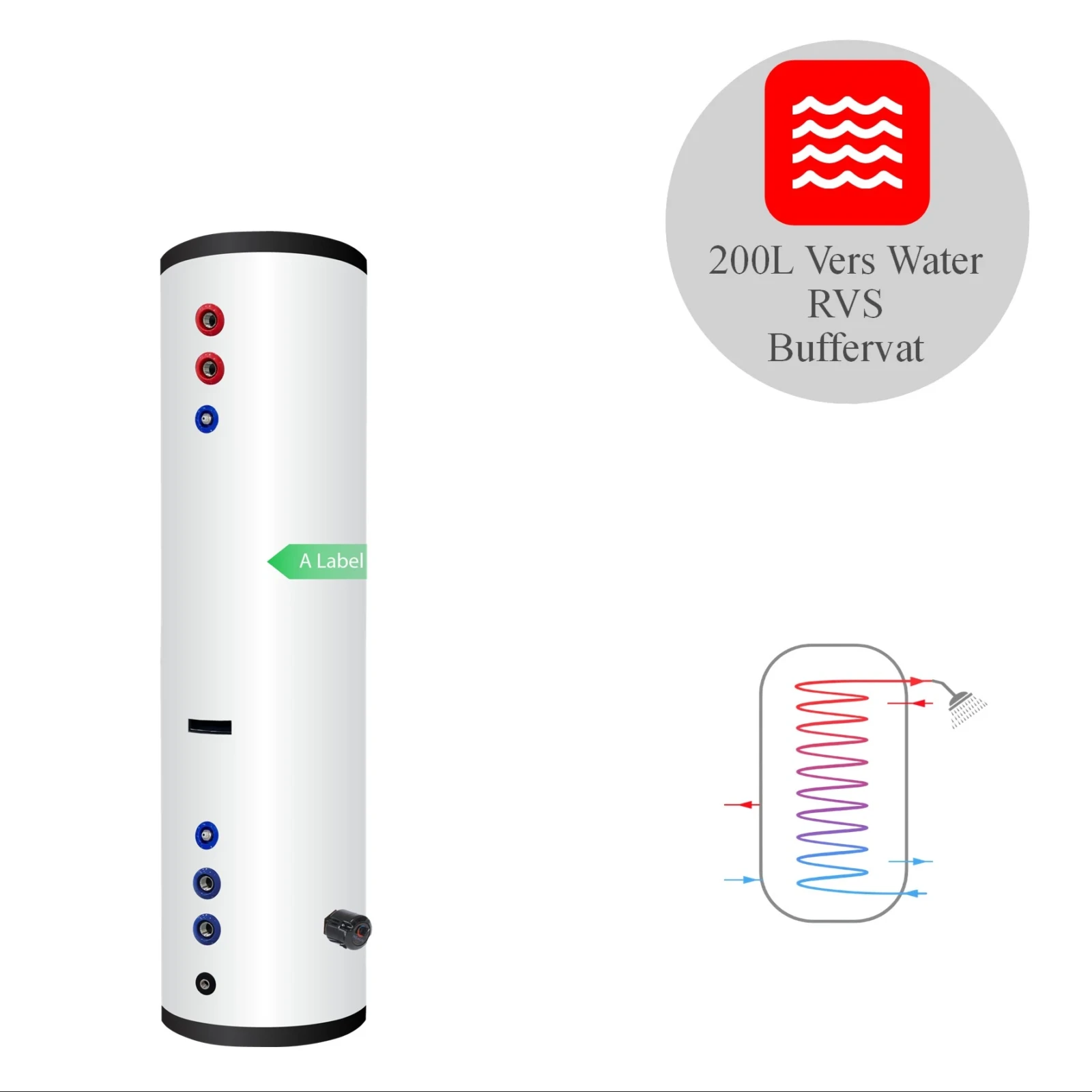

Nexus BT-200 XL-LE1 Fresh Water Buffer RVS Verswaterbuffer met Hygiënespiraal
De Nexus BT XL-LE1 verswaterbuffer combineert buffervatfunctie en productie van sanitair warm water in één RVS vat. De tank bevat technisch verwarmingswater, terwijl douchewater hygiënisch wordt geproduceerd via de grote AISI 316L RVS spiraal.
Omdat sanitair warm water in doorstroomprincipe wordt verwarmd, wordt er geen grote voorraad warm drinkwater opgeslagen. Dit hygiënische verswaterprincipe helpt het legionellarisico te beperken en verwarmt alleen de hoeveelheid water die werkelijk aan kraan of douche wordt gevraagd.

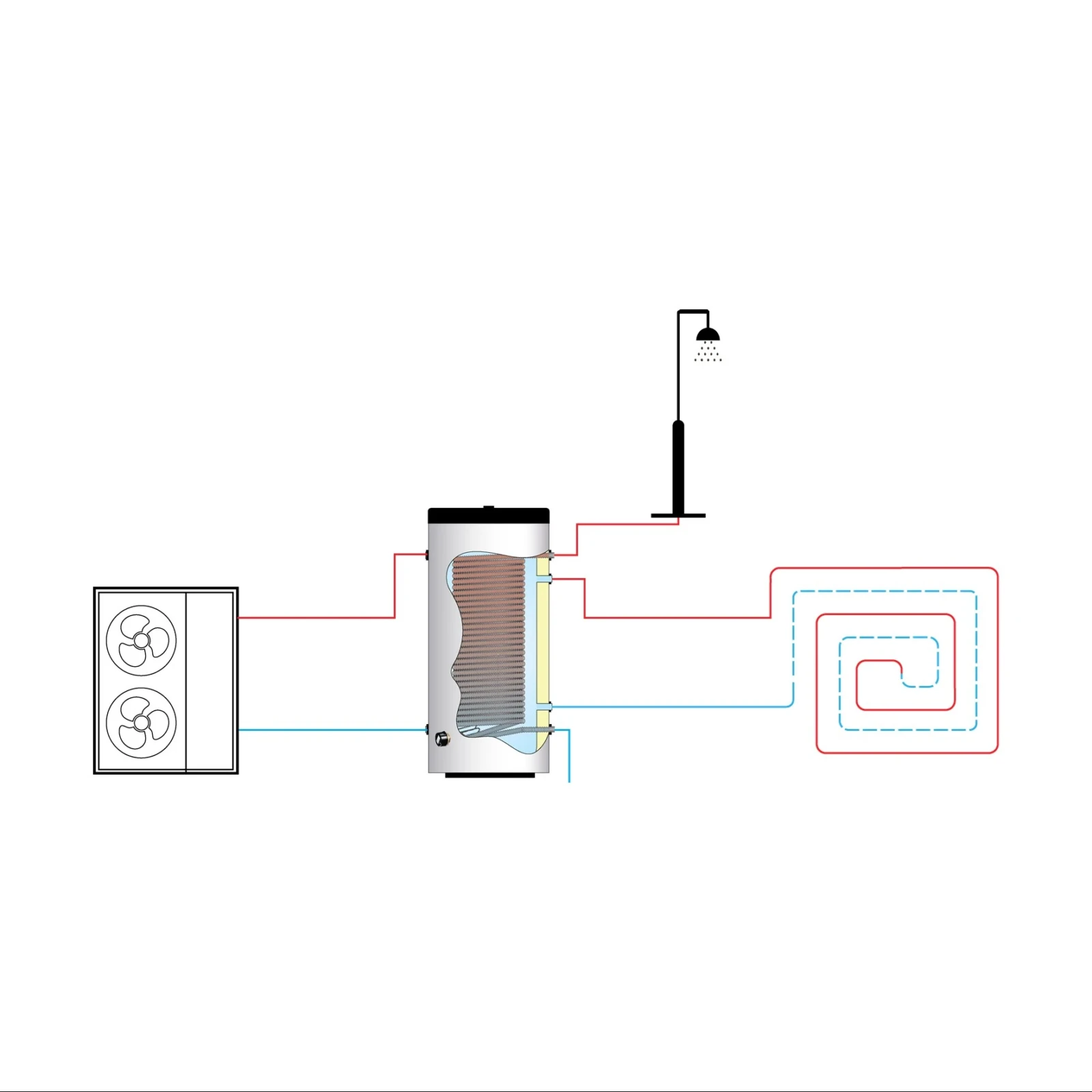

De AISI 304 RVS buffertank vergroot de waterinhoud van het verwarmingssysteem, verbetert de hydraulische stabiliteit en ondersteunt een rustiger werking van de warmtepomp. Het vat kan ook bruikbare warmte opslaan in het verwarmingswater, bijvoorbeeld wanneer warmte wordt gemaakt tijdens uren met goedkoper elektriciteitstarief.

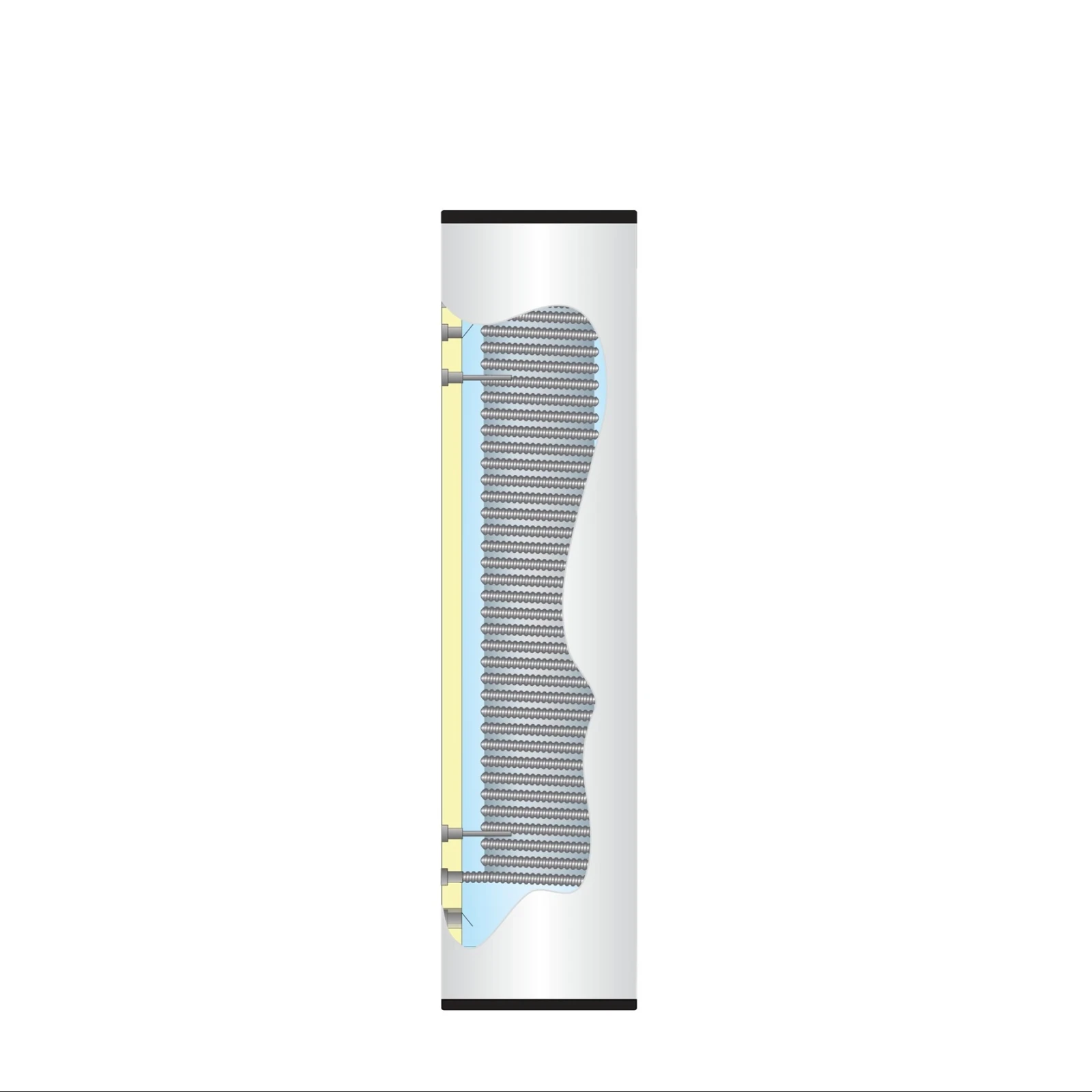

De grote gegolfde hygiënespiraal zorgt voor efficiënte warmteoverdracht voor sanitair warm water, terwijl de bufferaansluitingen integratie met warmtepomp en cv-installatie ondersteunen. De witte frosted-metal buitenmantel, PU-isolatie en 5 jaar garantie maken dit een professionele oplossing voor installateurs en HVAC-projecten.
Belangrijkste kenmerken
- Inhoud: 200 liter
- Buffervat en producent van sanitair warm water in één toestel
- AISI 304 RVS tank voor technisch verwarmingswater
- Grote AISI 316L hygiënespiraal voor doorstroom-tapwater
- Geen grote opgeslagen voorraad warm drinkwater
- Helpt legionellarisico te beperken door verswaterprincipe
- Verbetert warmtepompstabiliteit en systeemvolume
- Ø 28 mm, 25 meter
- Warmtewisselend oppervlak: ~3,2 m²
- Warmtewisselaarvolume: ~12 liter
Technische specificaties
| Kenmerk | Specificatie |
|---|---|
| Algemeen | |
| Producttype | RVS verswaterbuffer met hygiënespiraal |
| Nominale inhoud | 200 liter |
| Nuttige inhoud | 189 liter |
| Toepassing | Verwarmingsbuffer en productie van sanitair warm water in doorstroomprincipe |
| Installatietype | Verticaal, vrijstaand |
| Aansluitindeling | Boven- en zijaansluitingen voor warmtepomp, verwarmingscircuit en hygiënespiraal |
| Aantal warmtewisselaars | 1 |
| Hoogte [mm] | 1907 |
| Kantelhoogte [mm] | 1965 |
| Buitendiameter [mm] | 470 |
| Binnendiameter [mm] | 370 |
| Isolatie | CFK-vrij hard PU-schuim |
| Isolatiedikte [mm] | 50 |
| Buitenmantel | Frosted-metal, kleur wit |
| Gewicht [kg] | 60 |
| Garantie | 5 jaar |
| Watertank | |
| Tankmateriaal | RVS AISI 304 |
| Maximale werkdruk / testdruk | 6/10 bar |
| Maximale bedrijfstemperatuur watertank | 95 °C |
| Warmtewisselaar spiraal | |
| Type warmtewisselaar | Hygiënische gegolfde doorstroom-warmtewisselaar |
| Ontwerp warmtewisselaar | Gegolfde buisspiraal |
| Diameter warmtewisselaar | 28 mm |
| Materiaal warmtewisselaar | AISI 316L RVS |
| Lengte warmtewisselaar | 25 meter |
| Warmtewisselend oppervlak | ~3,2 m² |
| Warmtewisselaarvolume | ~12 liter |
| Maximale werkdruk warmtewisselaar | 10 bar |
| Maximale bedrijfstemperatuur warmtewisselaar | 95 °C |

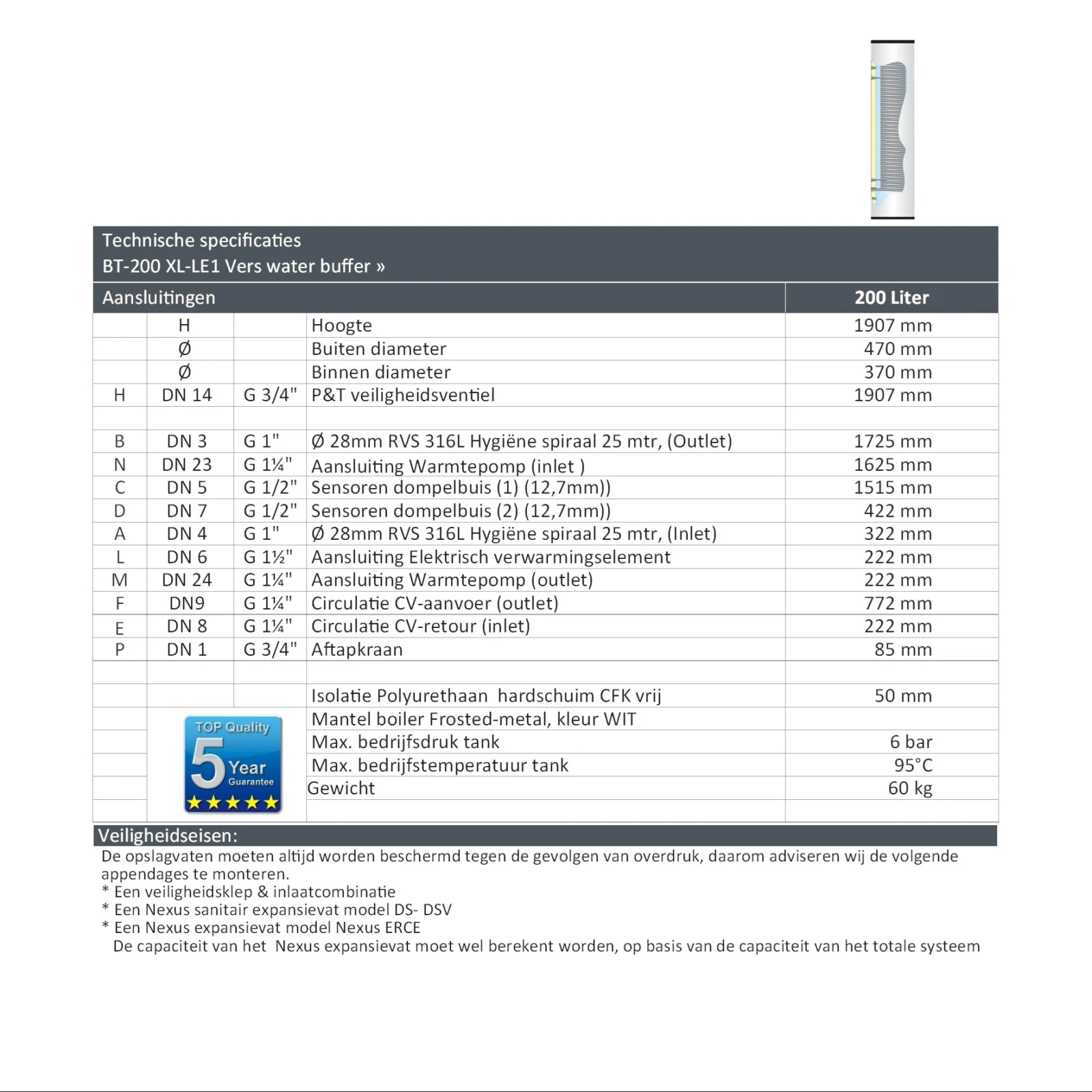

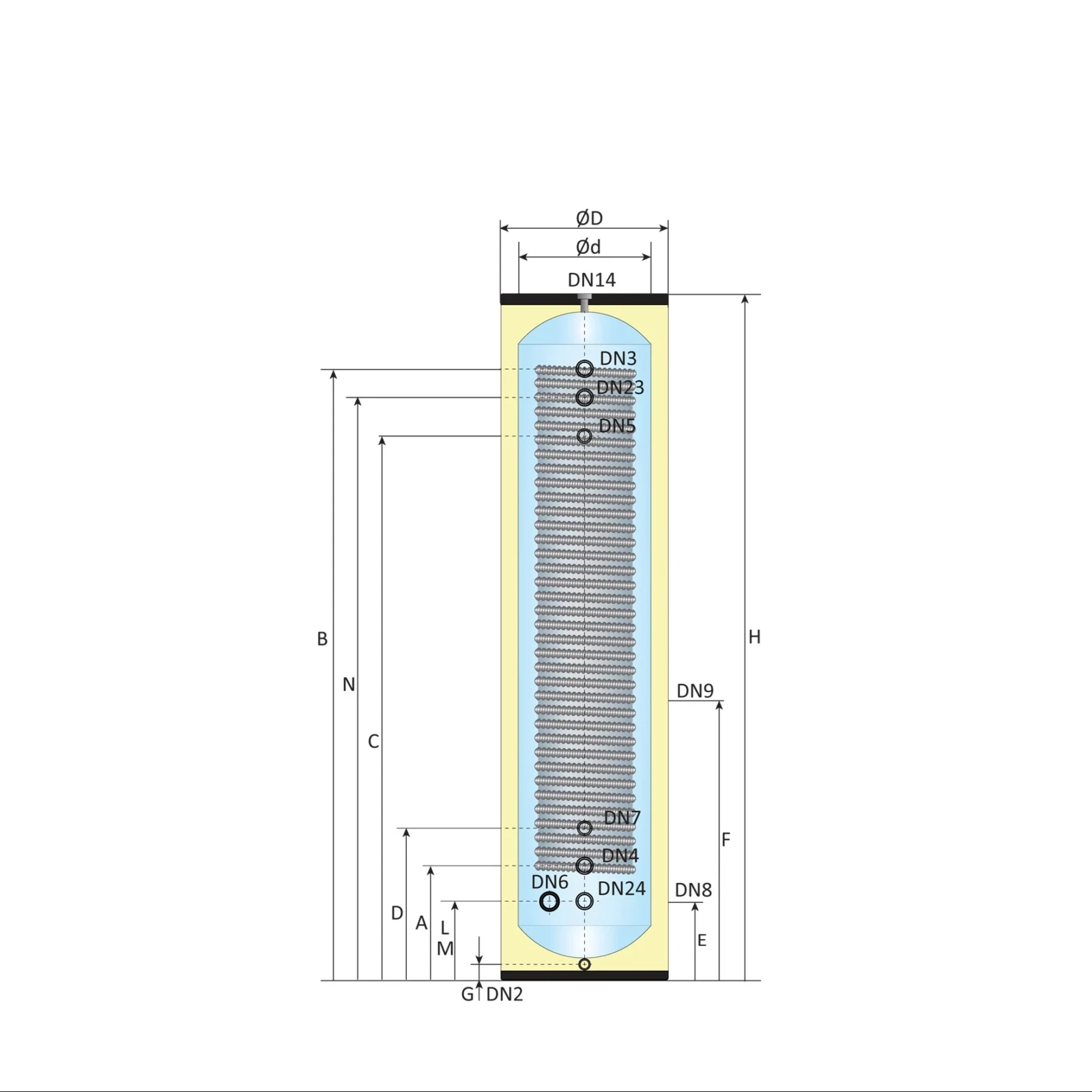

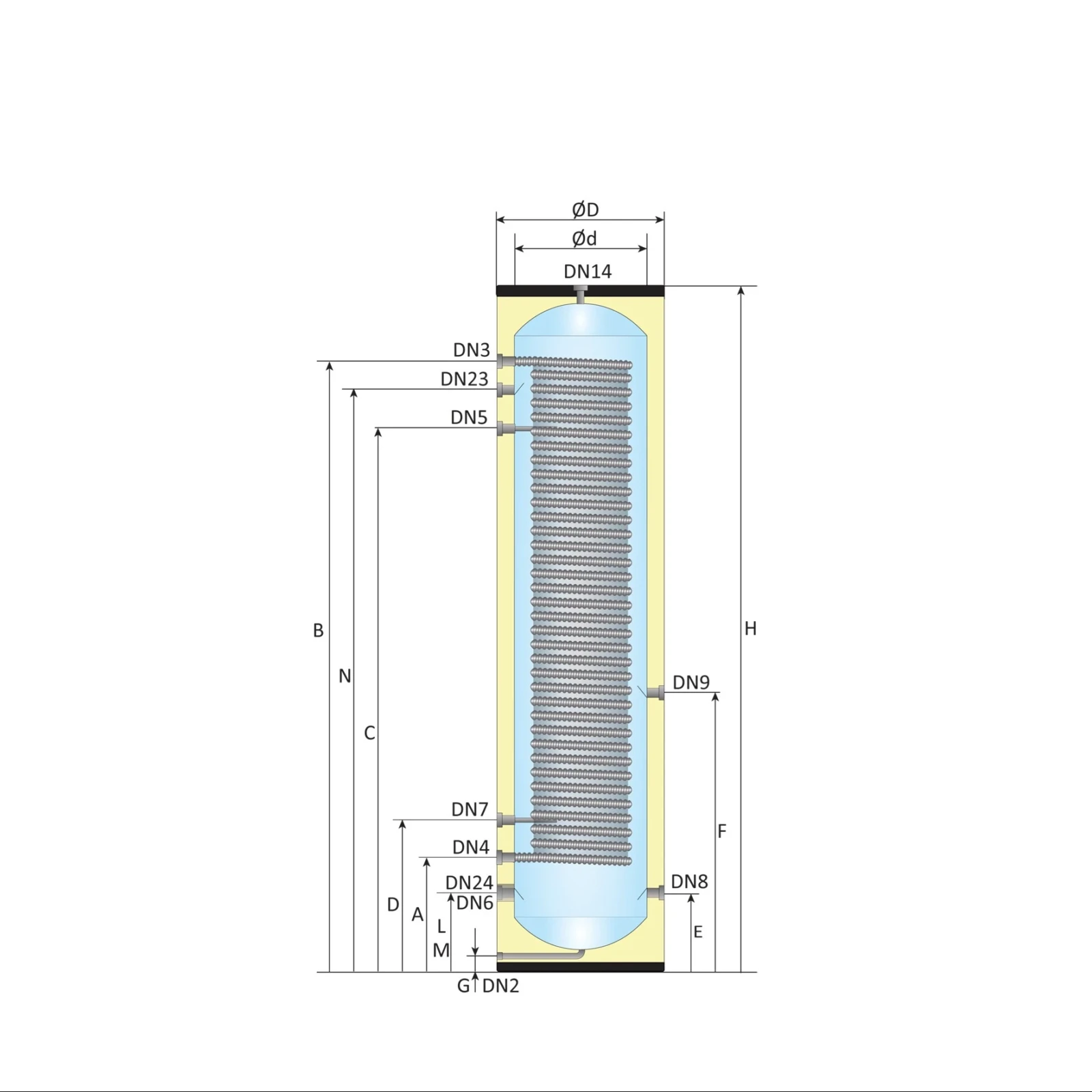

Aansluitingen
| Positie | DN | Aansluiting | Omschrijving | Hoogte |
|---|---|---|---|---|
| H | Hoogte | 1907 mm | ||
| ØD | Buitendiameter | 470 mm | ||
| Ød | Binnendiameter | 370 mm | ||
| H | DN 14 | G 3/4" | P&T veiligheidsventiel | 1907 mm |
| B | DN 3 | G 1" | Ø28 mm RVS 316L hygiënespiraal 25 m, ~3,2 m², ~12 L (outlet) | 1725 mm |
| N | DN 23 | G 1 1/4" | Aansluiting warmtepomp (inlet) | 1625 mm |
| C | DN 5 | G 1/2" | Sensoren dompelbuis (1) (12.7 mm) | 1515 mm |
| D | DN 7 | G 1/2" | Sensoren dompelbuis (2) (12.7 mm) | 422 mm |
| A | DN 4 | G 1" | Ø28 mm RVS 316L hygiënespiraal 25 m, ~3,2 m², ~12 L (inlet) | 322 mm |
| L | DN 6 | G 1 1/2" | Aansluiting elektrisch verwarmingselement | 222 mm |
| M | DN 24 | G 1 1/4" | Aansluiting warmtepomp (outlet) | 222 mm |
| F | DN 9 | G 1 1/4" | Circulatie CV-aanvoer (outlet) | 772 mm |
| E | DN 8 | G 1 1/4" | Circulatie CV-retour (inlet) | 222 mm |
| P | DN 1 | G 3/4" | Aftapkraan | 85 mm |
Veiligheid
Het opslagvat moet altijd worden beveiligd tegen overdruk.
Wij adviseren de volgende veiligheidsaccessoires te monteren:
- Veiligheidsventiel en/of inlaatcombinatie
- Expansievat voor verwarmingssystemen
